Teppaz Présence

TEPPAZ

Marque: Téppaz	Type: Présence
Année 1955
Tubes: EZ80 - EBF80 - EL84	Type: Eléctrophone
Tension: 110 et 220v

Dans la famille des Teppaz, le modèle Présence reste de loin mon préféré, certainement parce qu’il a bercé mon enfance, les fêtes, les soirées entre amis et les premières petites booms des années 70.
Je ne cache pas avoir ressenti une émotion quand j’ai pris le tournevis pour commencer à le démonter. J'avais envie de regarder dans le ventre de cet appareil resté très mystérieux pendant de nombreuses années, de comprendre pourquoi cet électrophone pouvait chauffer autant, de connaître tout simplement le fonctionnement de cet appareil qui m'a permis de tant m'amuser quand j'étais gamin. Je voulais lui redonner vie et avoir le plaisir de l’entendre chanter à nouveau.
Les premiers modèles datent des années 1955. Nous sortions du phonographe et du pick-up où il fallait l’étage final d’une TSF pour les faire fonctionner.
Cet électrophone est le premier modèle équipé d’une platine pick-up, d’un amplificateur intégré à 2 tubes, d'une valve comme redresseur, d’un transfo d’alimentation et d'un autre d’impédance. Tout ceci se trouve sous la platine. Le haut parleur est fixé dans le couvercle détachable. Une fois fermé, il ressemble à une petite valise rectangulaire.
L'électrophone venait de naître. C'était une révolution. Il a gagné le succès et la reconnaissance de la marque.
Le modèle Présence est équipée d’une platine Eco, d’un tube redresseur EZ80, d’un préampli correcteur de tonalité ECF80 et pour finir une EL84 pour l’amplification.
Un jeu de 3 tubes très classique pour l’époque mais surtout très fiable.

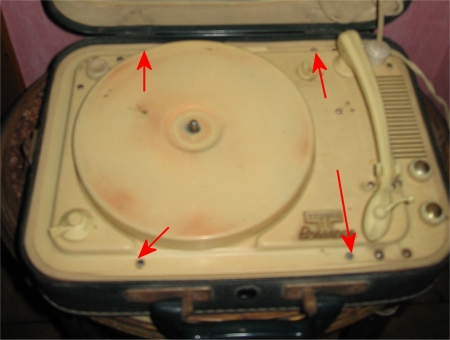

Pour sortir la platine de sa mallette : dévissez les 4 vis comme le montre la photo.
Les trois autres vis fixent la platine électronique à la platine Eco.

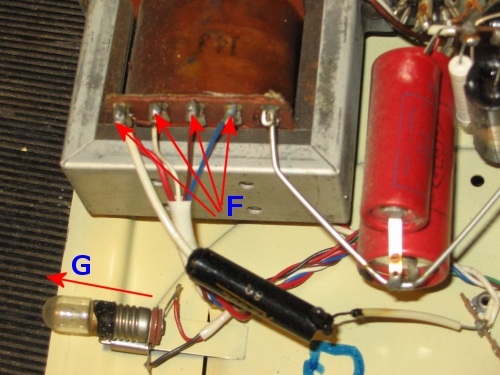

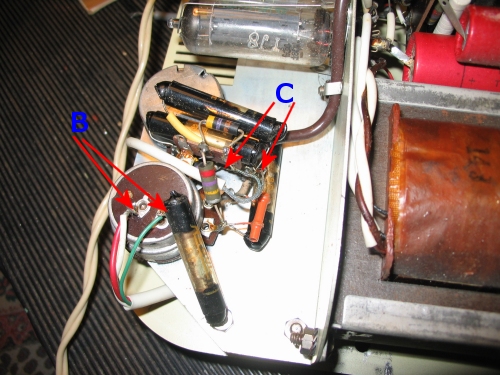

Il faut maintenant séparer la partie électronique. Dessoudez les fils suivants:

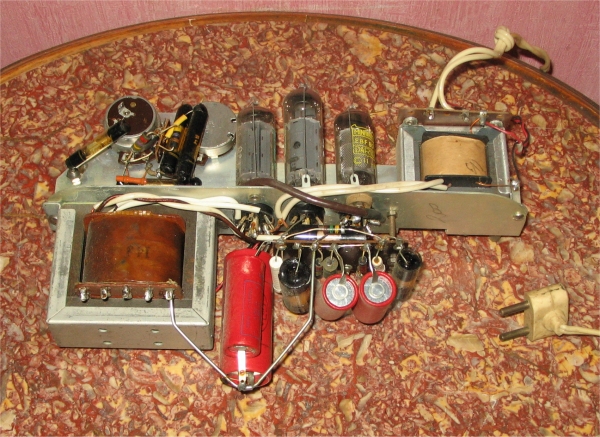

Seulement après avoir effectué ces opérations, dévissez les trois vis restantes sur la face avant de la platine afin de sortir la platine comme le montre la photo suivante.

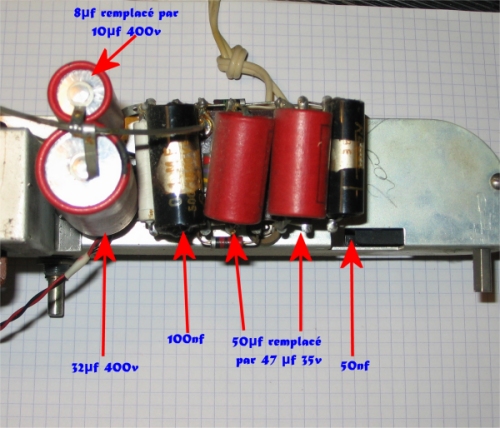

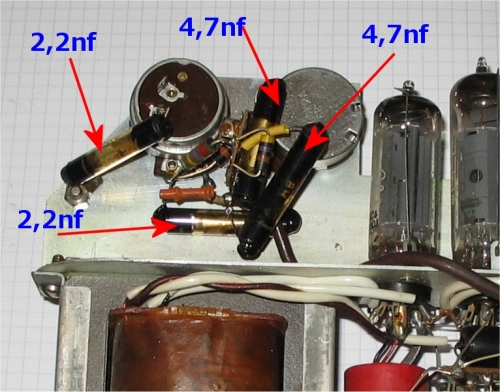

Repérage pour le changement des condensateurs.
Les valeurs sur les photos sont celles d’aujourd’hui. Elles peuvent être légèrement différentes à leurs marquages car à l’époque il n’y avait pas de normalisation.

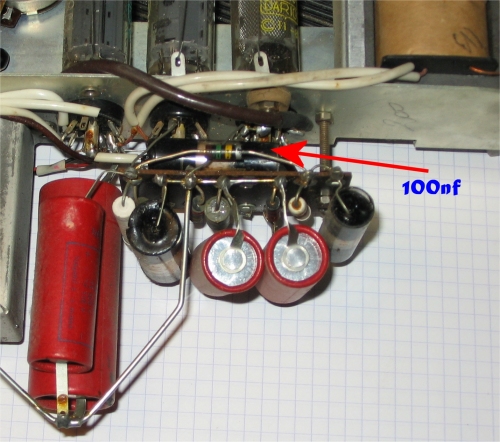

Le condensateur de liaison à changer impérativement (surtout à ne pas oublier)

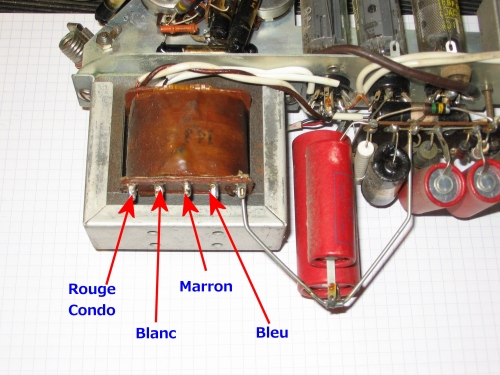

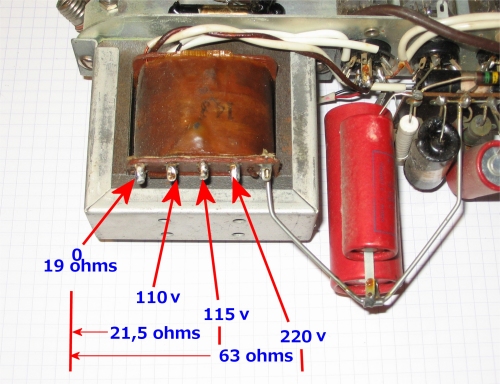

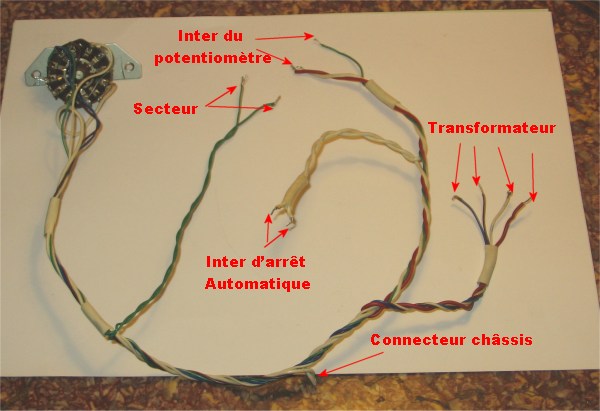

Repérage du câblage et vérification du transfo d’alimentation à + ou – 3 ohms.

N’oubliez pas de changer le condo de 20nf par un 22nf 60v, entre le bornier et le transfo d’alimentation, pour éviter le charbonnage du contact de l’arrêt automatique.

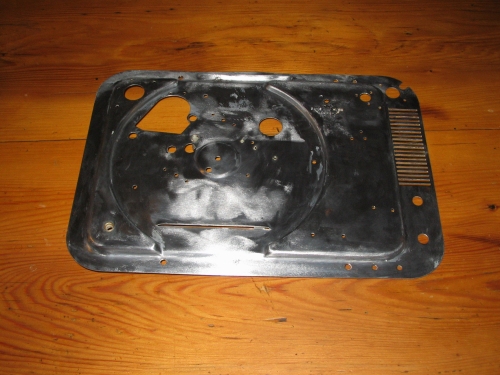

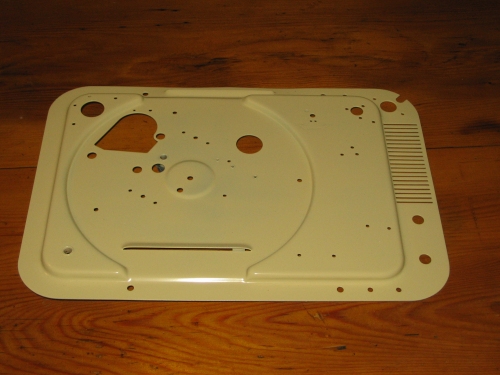

Après avoir remonter toute la partie mécanique, le moteur, le bras, le système d’arrêt, le faisceau électrique, etc. on peut assembler les deux parties.
Fixez la platine électronique par les trois vis sur la face avant sur la platine Eco.
Ressoudez les fils les uns après les autres.

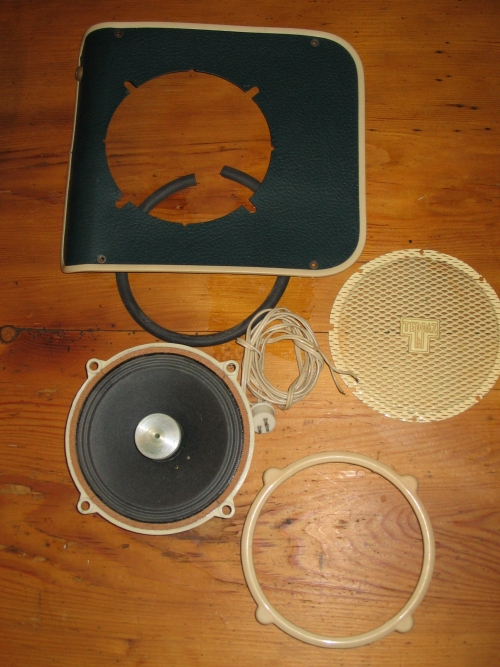

Le haut parleur ne nécessite pas une restauration particulière. Un test unique à l’ohmmètre pour savoir si la bobine n’est pas coupée et le tour est joué.
Pour démonter l’ensemble il suffit de devisser les 4 vis qui l’entourent.

Pour éviter des vibrations désagréables, un nettoyage délicat avec un pinceau fin pour être sur de ne pas abimer le carton suffit.

Le châssis du haut parleur est en plastique. Le dos de ce dernier est aéré afin que le son sorte des deux cotés du haut parleur.

Il n'y a pas de précautions particulières pour les premiers essais. Juste une chose, veillez à bien écouter à vide qu’il n'y ait aucun ronflement anormal
